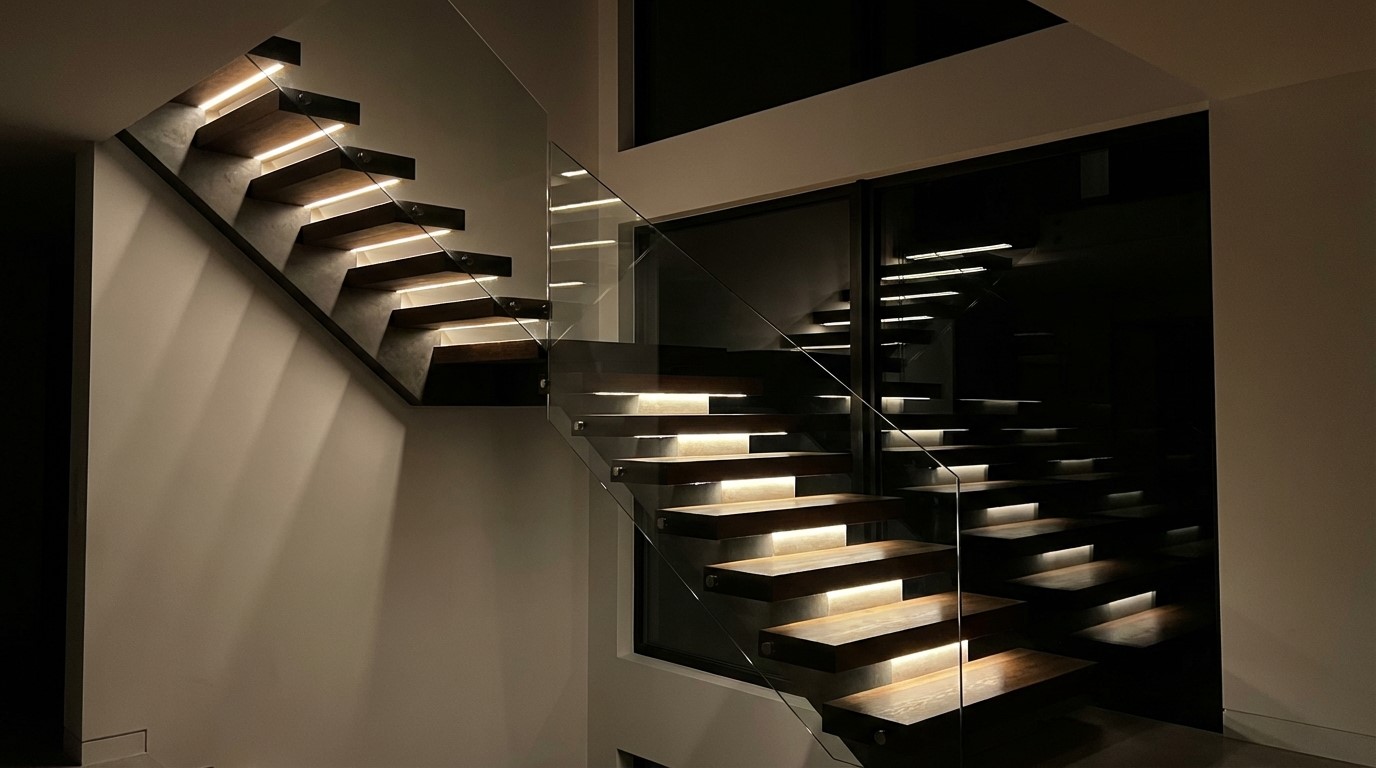

نورپردازی پله هوشمند؛ وقتی خطای زمانبندی همه چیز را خراب میکند
نورپردازی پله هوشمند یکی از کاربردیترین راهحلهای مدرن در حوزه اتوماسیون ساختمان است. این سیستمها با ترکیب سنسورهای حرکتی، کنترلرهای هوشمند و الایدیهای گامبهگام، ایمنی تردد در پلهها را به شکل چشمگیری افزایش میدهند. اما در میان تمام مشکلاتی که مدیران ساختمان و متخصصان تأسیسات با آن روبهرو میشوند، خطای زمانبندی بهعنوان رایجترین و در عین حال خطرناکترین نقص عملکردی شناخته میشود.
خطای زمان بندی چیست و چرا اهمیت دارد؟
خطای زمان بندی (Timing Error) در سیستم نورپردازی پله هوشمند، به هرگونه ناهماهنگی بین لحظه تشخیص حرکت، روشنشدن چراغها و خاموششدن آنها اطلاق میشود. به زبان سادهتر، وقتی نور پله زودتر یا دیرتر از زمانی که باید روشن یا خاموش شود، با یک خطای زمانبندی مواجه هستیم.
این خطا در نگاه اول ممکن است جزئی به نظر برسد، اما پیامدهای آن بسیار جدی است:
- خطر سقوط: اگر چراغها پیش از رسیدن کاربر به انتهای پله خاموش شوند، احتمال سقوط در تاریکی وجود دارد.
- هدررفت انرژی: روشنماندن بیش از حد سیستم پس از عبور کاربر، مصرف برق را بیدلیل بالا میبرد.
- آسیب به قطعات: تناوب سریع روشن و خاموش شدن در اثر خطای زمانبندی، عمر الایدیها و کنترلر را کاهش میدهد.
انواع خطای زمان بندی در نورپردازی هوشمند پله
۱. خطای زمان بندی تأخیر در روشنشدن
این نوع خطا زمانی رخ میدهد که سنسور حرکت، حضور فرد را تشخیص داده اما کنترلر با تأخیر فرمان روشنشدن را صادر میکند. دلایل اصلی این مشکل عبارتند از:
- پردازش کند میکروکنترلر
- تداخل سیگنالهای سنسوری
- خطا در برنامهریزی فریمور دستگاه
- کابلکشی ضعیف که تأخیر ارسال سیگنال ایجاد میکند
۲. خطای زمان بندی در خاموششدن زودهنگام
یکی از شایعترین شکایات کاربران این است که نور پله قبل از اتمام تردد، خاموش میشود. این اتفاق ناشی از تنظیم نادرست تایمر یا حساسیت بیش از حد پایین سنسور است. در این حالت، خطای زمانبندی مستقیماً ایمنی را به خطر میاندازد.
۳. خطای زمان بندی در سیکل تأخیر خاموششدن
برخی سیستمها چند دقیقه پس از آخرین تشخیص حرکت، چراغ را خاموش میکنند. اگر این بازه به درستی تنظیم نشود، خطای زمان بندی منجر به روشنماندن غیرضروری نور در ساعات طولانی میشود.
۴. خطای زمان بندی در سیستمهای چندمرحلهای
در پلههای بلند یا آپارتمانهای چندطبقه، نور به ترتیب از پایین به بالا (یا بالا به پایین) روشن میشود. خطای زمان بندی در این نوع سیستمها باعث میشود که فاصله بین روشنشدن هر پله نامنظم باشد و جلوه بصری سیستم کاملاً از بین برود.
دلایل اصلی بروز خطای زمانبندی
برای رفع این مشکل، ابتدا باید ریشههای آن را بشناسیم:
تنظیمات نادرست نرمافزاری
بیشترین موارد خطای زمان بندی از تنظیمات اشتباه نرمافزاری نشأت میگیرند. پارامترهایی مانند:
- زمان تأخیر روشنشدن (ON Delay)
- زمان نگهداشتن روشنایی (Hold Time)
- زمان تأخیر خاموششدن (OFF Delay)
- فاصله زمانی بین پلههای متوالی (Step Interval)
باید با دقت کامل و متناسب با ابعاد پله، سرعت متوسط تردد و شرایط محیطی تنظیم شوند. حتی یک اشتباه ۰.۵ ثانیهای میتواند باعث بروز خطای زمانبندی قابل توجه شود.
کیفیت پایین سنسورها
سنسورهای ارزانقیمت اغلب دارای زمان پاسخدهی بالایی هستند. وقتی سنسور دیر واکنش نشان میدهد، کنترلر نمیتواند در لحظه مناسب فرمان صادر کند و خطای زمانبندی اجتنابناپذیر میشود.
تداخل الکترومغناطیسی
در ساختمانهایی که سیمکشیهای قوی یا دستگاههای الکتریکی سنگین در مجاورت مدار نورپردازی پله قرار دارند، تداخل الکترومغناطیسی میتواند سیگنالها را تأخیر انداخته یا مختل کند و خطای زمانبندی ایجاد کند.
دمای محیط و پیری قطعات
مقاومت کابلها و ظرفیت خازنهای مدار با تغییر دما و گذشت زمان تغییر میکنند. این تغییرات فیزیکی میتوانند بهتدریج خطای زمانبندی را در سیستم ایجاد کنند؛ بهویژه در ساختمانهایی که سیستم نورپردازی چندین سال قدیمی است.
روشهای تشخیص خطای زمانبندی
تشخیص دقیق خطای زمان بندی نیازمند ابزار مناسب و روششناسی صحیح است:
آزمون دستی گامبهگام
متخصص با یک کرونومتر دقیق، مدتزمان بین تشخیص حرکت و روشنشدن اولین پله را اندازهگیری میکند. سپس فاصله بین روشنشدن پلههای متوالی سنجیده میشود. هر انحراف از مقادیر تنظیمشده، نشانه خطای زمانبندی است.
استفاده از نرمافزار مانیتورینگ
سیستمهای هوشمند مدرن معمولاً با نرمافزارهای مانیتورینگ عرضه میشوند که لاگ دقیق زمانی از هر رویداد ثبت میکنند. تحلیل این لاگها میتواند خطای زمانبندی را با دقت میلیثانیه آشکار کند.
اسیلوسکوپ دیجیتال
در موارد پیچیدهتر، استفاده از اسیلوسکوپ برای بررسی شکل موج سیگنالهای کنترلی، دقیقترین روش تشخیص خطای زمان بندی محسوب میشود.
رفع خطای زمان بندی: راهحلهای عملی
بازتنظیم پارامترهای کنترلر
اولین و سادهترین اقدام، ورود به منوی تنظیمات کنترلر و بررسی مقادیر تأخیر است. برای یک پله استاندارد با ارتفاع ۱۷ سانتیمتر و طول کف ۲۸ سانتیمتر، توصیههای کلی برای جلوگیری از خطای زمان بندی عبارتند از:
- تأخیر روشنشدن: کمتر از ۰.۳ ثانیه
- فاصله بین پلهها: ۰.۱ تا ۰.۲ ثانیه
- زمان نگهداری روشنایی: حداقل ۳۰ ثانیه پس از آخرین تردد
ارتقای سنسورها
جایگزینی سنسورهای کند با مدلهای PIR یا میکروویو، در بسیاری از موارد خطای زمان بندی را به کلی حل میکند.
بررسی و اصلاح کابلکشی
کابلهای آسیبدیده یا اتصالات شل باید با کابلهای مرغوبتر با مقطع مناسب جایگزین شوند تا افت ولتاژ که خود یکی از عوامل خطای زمانبندی است، به حداقل برسد.
بهروزرسانی فریمور
بسیاری از سازندگان معتبر، بهروزرسانیهای نرمافزاری عرضه میکنند که باگهای مربوط به خطای زمانبندی را برطرف میکنند.
پیشگیری از خطای زمانبندی در مرحله نصب
بهترین راه مقابله با خطای زمان بندی، پیشگیری از وقوع آن است:
- انتخاب تجهیزات با کیفیت: از برندهای معتبر با سنسورهای سریع و کنترلرهای دقیق استفاده کنید.
- طراحی صحیح مدار: فاصله بین سنسور و کنترلر را به حداقل برسانید.
- تنظیم حرفهای: از متخصص با تجربه بخواهید که پارامترهای زمانی را بر اساس ابعاد واقعی پله تنظیم کند.
- تست جامع قبل از تحویل: پیش از بهرهبرداری، سیستم را در شرایط مختلف آزمایش کنید.
- نگهداری دورهای: هر شش ماه یک بار، پارامترهای زمانی را بررسی کنید تا خطای زمان بندی بهتدریج ایجاد نشود.
خطای زمانبندی در سیستمهای RGB هوشمند
نورپردازی RGB پله علاوه بر چالشهای معمول، یک لایه پیچیدگی اضافه دارد. در این سیستمها، خطای زمان بندی نهتنها روشنایی، بلکه تغییر رنگها را نیز مختل میکند. ناهماهنگی بین زمان اعمال هر کانال رنگ (قرمز، سبز، آبی) میتواند باعث نمایش رنگهای نادرست در لحظه انتقال شود که از نظر بصری بسیار آزاردهنده است. در این سیستمها، دقت خطای زمانبندی باید به زیر ۱۰ میلیثانیه برسد.
جمعبندی
خطای زمان بندی در سیستمهای نورپردازی پله هوشمند یک چالش واقعی و جدی است که هم ایمنی کاربران و هم کارایی سیستم را تحت تأثیر قرار میدهد. با شناخت دقیق انواع این خطا، ریشهیابی صحیح و اعمال راهحلهای مناسب، میتوان سیستمی طراحی کرد که با بیشترین دقت و کمترین مشکل عمل کند. سرمایهگذاری در تجهیزات با کیفیت و نصب حرفهای، بهترین ضمانت برای جلوگیری از خطای زمان بندی و داشتن یک سیستم روشنایی پله ایمن، زیبا و پایدار است.
منبع: electronics-tutorials
۵ سوال پرتکرار
1. خطای زمانبندی در نورپردازی پله هوشمند به چه معناست؟
خطای زمانبندی یعنی ناهماهنگی بین تشخیص حرکت و لحظه روشن یا خاموش شدن چراغهای پله؛ این اختلاف زمانی میتواند ایمنی را به خطر بیندازد یا مصرف انرژی را افزایش دهد.
2. چرا چراغ پله قبل از رسیدن به آخرین پله خاموش میشود؟
این مشکل معمولاً ناشی از تنظیم کوتاه بودن Hold Time یا حساسیت پایین سنسور است که نوعی خطای زمانبندی محسوب میشود و با بازتنظیم کنترلر قابل رفع است.
3. آیا خطای زمانبندی با بهروزرسانی نرمافزار قابل رفع است؟
بله؛ در بسیاری از موارد خطای زمانبندی ناشی از باگ نرمافزاری است و بهروزرسانی فریمور کنترلر آن را برطرف میکند.
4. هر چند وقت باید سیستم نورپردازی پله را برای جلوگیری از خطای زمانبندی بررسی کرد؟
توصیه میشود هر شش ماه یک بار پارامترهای زمانی کنترلر بررسی و در صورت نیاز اصلاح شوند تا خطای زمانبندی بهتدریج بروز نکند.
