در سیستمهای روشنایی هوشمند راهپله که از دو سنسور حرکتی استفاده میکنند، محل نصب صحیح سنسورها از اهمیت بالایی برخوردار است. در چنین سیستمهایی، که از سنسورهای حرکتی برای تشخیص حرکت به سمت بالا و پایین پلهها استفاده میشود، هرگونه اشتباه در جانمایی میتواند منجر به کاهش کیفیت عملکرد و افزایش مصرف انرژی شود. در این مقاله، به طور کامل به محل مناسب نصب سنسور در راهپله، چالشها و اشتباهات رایج در نصب و نحوه تنظیم سنسورهای حرکتی خواهیم پرداخت.
اهمیت محل مناسب نصب سنسور در راهپله
محل نصب سنسور در راهپله تأثیر مستقیمی بر عملکرد درست سیستم روشنایی و میزان انرژی مصرفی دارد. با توجه به اینکه در این سیستمها تنها از دو سنسور استفاده میشود، نصب صحیح این سنسورها ضروری است تا حرکت از هر دو جهت بهدرستی تشخیص داده شود و سیستم روشنایی بهطور خودکار و بهموقع روشن گردد. از این رو، نصب سنسور در راهپله باید بهدقت مهندسی شده باشد تا هم عملکرد سیستم بهینه باشد و هم از هدررفت انرژی جلوگیری شود.
ساختار سیستم دو چشم حرکتی در راهپله
سیستم دو چشم حرکتی معمولاً از دو سنسور استفاده میکند: یکی برای تشخیص حرکت بالارفتن و دیگری برای تشخیص حرکت هنگام پایین آمدن. در این سیستم، نصب دو سنسور بالا و پایین پله بهطور استاندارد برای راهپلههای مسکونی مناسب است. این دو سنسور بهطور مستقل از یکدیگر کار کرده و به سیستم روشنایی دستور میدهند که در صورت تشخیص حرکت، روشن شود.
در راهپلههای استاندارد، محل نصب سنسور در ابتدا و انتهای مسیر پلهها قرار میگیرد تا حرکت از هر دو جهت بهخوبی شناسایی شود. همچنین، ارتفاع نصب سنسور در حدود 70 سانتی متر از سطح زمین باید باشد تا پوششدهی مناسب و دقت بالای سنسور حاصل گردد.

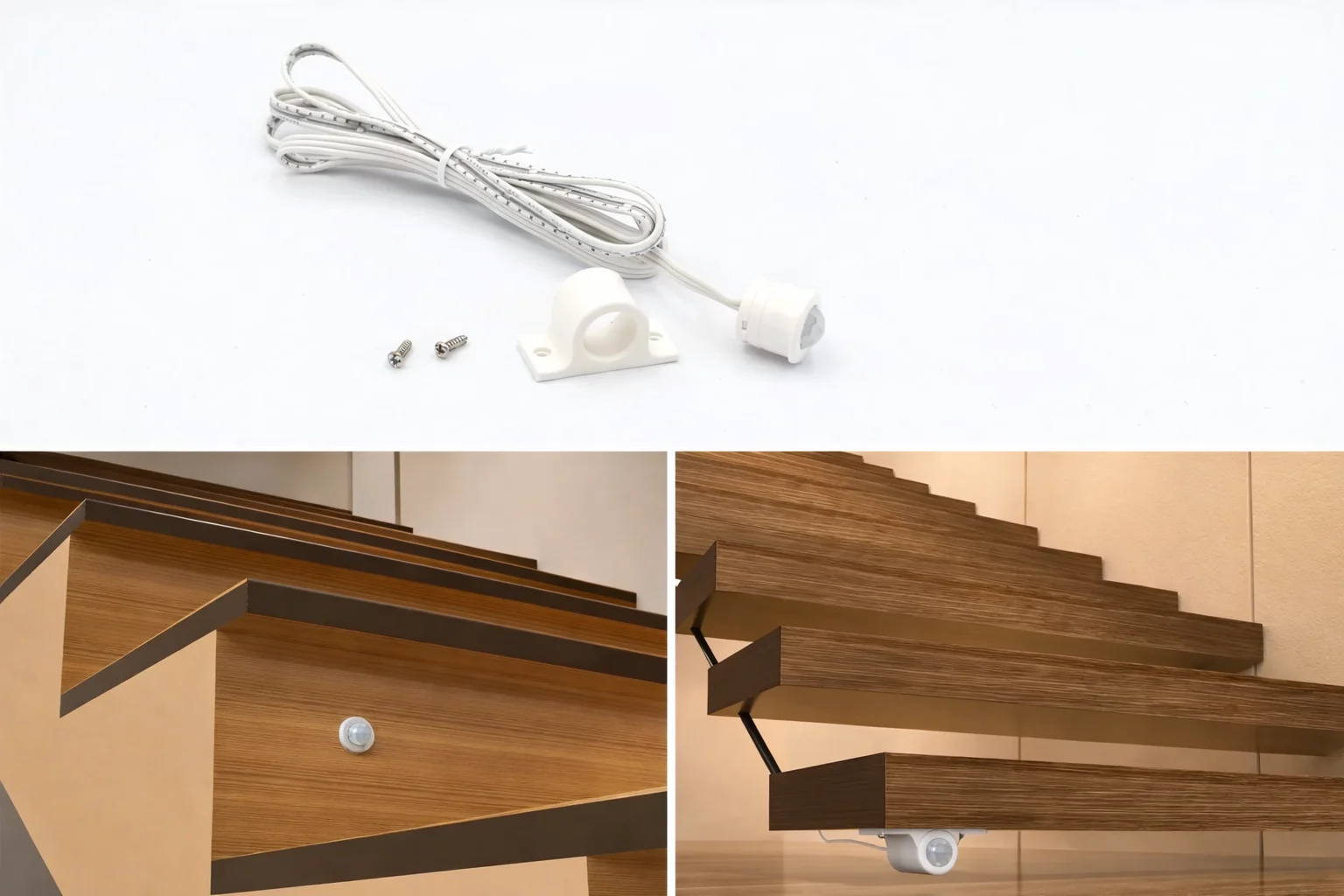

محل نصب سنسور پایینترین پله (چشم حرکتی اول)
اولین سنسور باید در محل نصب سنسور در راهپله که در پایینترین پله قرار دارد، نصب شود. این سنسور وظیفه تشخیص حرکت فرد هنگام شروع صعود از پلهها را بر عهده دارد. نصب این سنسور باید بهگونهای باشد که حرکت فرد را از ابتدا شناسایی کند و چراغها بهموقع روشن شوند.
ارتفاع استاندارد نصب سنسور پایین پله
ارتفاع نصب سنسور باید بهطور دقیق در حدود 70 سانتی متر از کف پله باشد. این ارتفاع به سنسور این امکان را میدهد که بهترین زاویه دید را برای تشخیص حرکت از خود نشان دهد. نصب سنسور در ارتفاع پایینتر یا بالاتر میتواند باعث کاهش دقت تشخیص حرکت و در نتیجه تأخیر در روشن شدن چراغها شود.
زاویه دید مناسب در نصب سنسور پایین پله
برای نصب سنسور حرکتی پله در پایینترین پله، زاویه دید سنسور باید بهطور مستقیم به سمت مسیر حرکت باشد. این به این معناست که سنسور نباید رو به دیوار مقابل یا به سمت بالا نصب شود. زاویه دید صحیح سنسور، عملکرد آن را بهبود بخشیده و احتمال وقوع اشتباهات مانند روشن شدن چراغها بهصورت تصادفی را کاهش میدهد.
محل نصب سنسور بالاترین پله (چشم حرکتی دوم)
دومین سنسور باید در محل مناسب نصب سنسور در راهپله که در بالاترین پله یا پاگرد قرار دارد، نصب شود. این سنسور وظیفه دارد حرکت افراد را هنگام پایین آمدن از پلهها تشخیص دهد. نصب این سنسور باید بهگونهای باشد که بهطور کامل پوششدهی اولیه مسیر نزولی را فراهم آورد.
موقعیت دقیق نصب سنسور در پاگرد بالایی
نصب سنسور راهپله در پاگرد باید قبل از اولین گام نزولی قرار گیرد. این موقعیت کمک میکند تا سیستم روشنایی دقیقاً زمانی که فرد در حال پایین آمدن است، فعال شود و نیازی به تأخیر در روشن شدن چراغها نداشته باشیم.
تنظیمات ضروری پس از نصب سنسور در راهپله
در سیستمهای نصب سنسور در راهپله که از دو چشم حرکتی استفاده میکنند، تنظیمات دقیق از اهمیت ویژهای برخوردار است. تنظیمات نادرست میتواند باعث مشکلاتی مانند خاموش شدن زودهنگام چراغها یا روشن نشدن بهموقع آنها شود. برخی از مهمترین تنظیمات عبارتند از:
- زمان تأخیر خاموشی: معمولاً این زمان باید بین 2 تا 5 ثانیه تنظیم شود.
- حساسیت تشخیص حرکت: باید بهگونهای تنظیم شود که تنها حرکت واقعی افراد تشخیص داده شود.
- زاویه لنز سنسور: باید مطابق با مسیر حرکت باشد تا سنسور بهدرستی حرکت را شناسایی کند.
- محدوده پوشش افقی: باید بهگونهای تنظیم شود که تمام مسیر پلهها پوشش داده شود.
اشتباهات رایج در محل نصب سنسور راهپله
در پروژههای اجرایی ، معمولاً برخی اشتباهات در نصب سنسور دیده میشود که منجر به کاهش کیفیت عملکرد سیستم میشود. برخی از این اشتباهات عبارتند از:
- نصب بیشازحد نزدیک به سقف که باعث کاهش پوشش افقی سنسور میشود.
- نصب روبهروی پنجرهها که میتواند باعث تحریک کاذب سنسور با نور خورشید شود.
- قرار گرفتن در مسیر مستقیم باد کولر که میتواند تأثیر منفی بر عملکرد سنسور بگذارد.
- عدم تست حرکت از هر دو جهت پس از نصب، که میتواند منجر به عدم عملکرد درست سیستم شود.
مثال اجرایی سیستم دو سنسوره در راهپله
در یک ساختمان چهار طبقه در کرج، یک سنسور در طبقه همکف نصب شده بود، که باعث میشد طبقات بالایی در هنگام نزول با تأخیر در روشنایی مواجه شوند. پس از اصلاح، یک سنسور در پایینترین پله و یک سنسور در بالاترین پاگرد نصب شد و تایمر روی 2 ثانیه تنظیم گردید. نتیجه این اصلاحات، روشن شدن فوری چراغها از هر دو جهت و کاهش مصرف برق نسبت به سیستم قبلی بود.
جمعبندی تخصصی درباره محل مناسب نصب سنسور در راهپله
در سیستمهای دو چشم حرکتی، محل نصب سنسور در راهپله نقش حیاتی در عملکرد سیستم روشنایی دارد. اگر نصب و تنظیمات بهطور دقیق انجام شود، این سیستم میتواند عملکردی کاملاً قابلاعتماد و حرفهای ارائه دهد. ارتفاع نصب سنسور، زاویه دید صحیح و تنظیمات دقیق، موارد کلیدی برای عملکرد بهینه سیستم هستند. بنابراین، نصب سنسور در راهپله باید با دقت بالا انجام شده تا از هرگونه خطای عملکردی جلوگیری شود.
منبع:knx
سوالات پرتکرار درباره نصب سنسور در راهپله
-
چرا نصب سنسور در راهپله اهمیت زیادی دارد؟
نصب سنسور در راهپله برای مدیریت خودکار روشنایی و بهینهسازی مصرف انرژی ضروری است. جانمایی دقیق سنسور در این فضا موجب تشخیص صحیح حرکت افراد از هر دو جهت (بالا و پایین) و روشن شدن فوری چراغها میشود. -
چرا در سیستم دو سنسوره نیازی به سنسور میانی نیست؟
در راهپلههای استاندارد، دو سنسور با نصب صحیح در پایینترین و بالاترین پلهها میتوانند بهطور کامل حرکت فرد را تشخیص دهند. تنظیم دقیق سنسورها و زمان تأخیر مناسب، نیاز به سنسورهای اضافی را برطرف میکند. -
ارتفاع نصب سنسور در راهپله باید چقدر باشد؟
ارتفاع استاندارد نصب سنسور در راهپله باید بین 70 سانتی از سطح زمین باشد. این ارتفاع به سنسور اجازه میدهد تا بهترین زاویه دید را داشته باشد و حرکت افراد را بهطور دقیق تشخیص دهد. -
چه اشتباهاتی در نصب سنسورهای حرکتی در راهپله رایج است؟
برخی اشتباهات رایج عبارتند از: نصب سنسور خیلی نزدیک به سقف، قرار دادن سنسور روبهروی پنجره که باعث تحریک کاذب با نور خورشید میشود، و عدم تست صحیح حرکت از هر دو جهت پس از نصب که ممکن است عملکرد سیستم را تحتالشعاع قرار دهد. -
چه تنظیماتی باید بعد از نصب سنسور در راهپله انجام شود؟
تنظیمات مهم پس از نصب شامل تنظیم زمان تأخیر خاموشی (2 تا 5 ثانیه)، حساسیت تشخیص حرکت، زاویه لنز سنسور و محدوده پوشش افقی است. این تنظیمات برای اطمینان از عملکرد دقیق و بهینه سنسور ضروری هستند.
