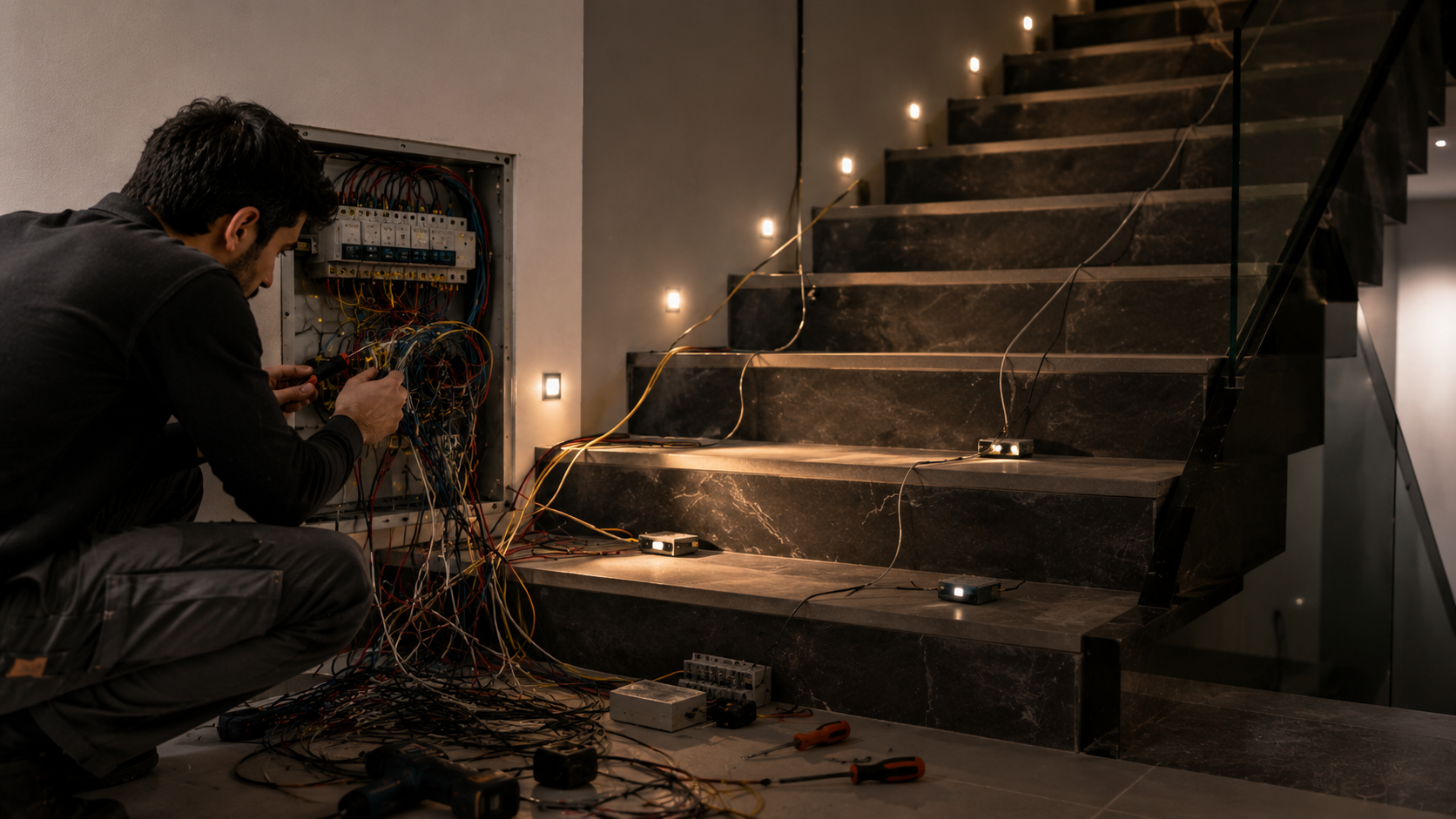

تصور کنید پس از هزینهای قابلتوجه، نورپردازی پله خانهتان را هوشمند کردهاید اما بعد از چند ماه، چراغها بیدلیل چشمک میزنند یا بخشی از پله تاریک باقی میماند. این تجربه تلخ، دقیقاً سرنوشت بسیاری از پروژههایی است که ظاهری زیبا دارند اما زیرساختی ضعیف.
ریشه اصلی این مشکلات، در چیزی است که هیچوقت دیده نمیشود؛ سیمکشی نامناسب پشت دیوارها و زیر پلهها. برخلاف تصور رایج، ظاهر و برند تجهیزات نمیتواند جبرانکننده یک اجرای ضعیف در لایه زیرین سیستم باشد.
در این مقاله قصد داریم نشان دهیم چرا سیمکشی نامناسب مهمترین و در عین حال کمتوجهترین بخش در نورپردازی هوشمند پله است. اگر قصد اجرا یا حتی رفع مشکل سیستم فعلی خود را دارید، این نکات میتواند مسیر تصمیمگیری شما را کاملاً تغییر دهد.
زیرساختی که کسی آن را نمیبیند اما همه چیز به آن وابسته است
در پروژههای نورپردازی هوشمند، توجه اغلب به سمت کنترلر، اپلیکیشن و طراحی ظاهری نور جلب میشود. سیمکشی، بخشی است که پس از اتمام کار زیر گچ و کاشی پنهان میشود و به همین دلیل کمتر مورد توجه قرار میگیرد.
اما همین بخش نامرئی است که پایداری، ایمنی و طول عمر کل سیستم را تضمین میکند. سیمکشی نامناسب میتواند حتی باکیفیتترین LEDها و پیشرفتهترین کنترلرها را به تجهیزاتی ناپایدار و مشکلساز تبدیل کند.
بسیاری از خرابیهایی که در ظاهر به کنترلر یا نرمافزار نسبت داده میشوند، در واقع نتیجه مستقیم اجرای ضعیف در همین لایه پنهان هستند. شناخت این واقعیت، اولین قدم برای جلوگیری از تصمیمات اشتباه در پروژه است.
مشکل اول؛ انتخاب نادرست سایز و جنس سیم
یکی از رایجترین مصادیق سیمکشی نامناسب در پروژههای روشنایی و هوشمندسازی پله، استفاده از سیمهایی با سطح مقطع کمتر از مقدار مورد نیاز سیستم است. این انتخاب ممکن است در زمان اجرا کمهزینهتر یا سادهتر به نظر برسد، اما در عمل میتواند کیفیت عملکرد کل سیستم را تحت تأثیر قرار دهد. انتخاب سیم باید براساس عواملی مانند توان مصرفی تجهیزات، جریان عبوری، ولتاژ سیستم و طول مسیر انجام شود؛ نه صرفاً براساس قیمت یا سهولت سیمکشی.
زمانی که سطح مقطع سیم متناسب با جریان و طول مسیر نباشد، مقاومت الکتریکی مسیر افزایش پیدا میکند و بخشی از ولتاژ پیش از رسیدن به مصرفکننده از دست میرود. این مسئله در مسیرهای طولانی اهمیت بیشتری پیدا میکند؛ برای مثال، در راهپلههای بلند، ساختمانهای چندطبقه یا پروژههایی که منبع تغذیه در فاصله زیادی از چراغها قرار گرفته است، سیمکشی نامناسب افت ولتاژ میتواند بهتدریج در طول مسیر محسوستر شود.
نتیجه این نوع سیمکشی نامناسب معمولاً در عملکرد روشنایی دیده میشود. ممکن است پلههای نزدیک به منبع تغذیه نور مناسبی داشته باشند، اما هرچه به انتهای مسیر نزدیک میشویم، شدت روشنایی کاهش پیدا کند. در برخی سیستمها نیز افت ولتاژ میتواند باعث ناپایداری عملکرد، چشمکزدن چراغها یا واکنش نامنظم تجهیزات شود. چنین مشکلاتی گاهی به اشتباه به کنترلر، سنسور یا منبع تغذیه نسبت داده میشوند، در حالی که منشأ اصلی آنها میتواند انتخاب نادرست سیم باشد.
موضوع فقط به کیفیت روشنایی محدود نمیشود. عبور جریان از سیمی که ظرفیت مناسبی برای آن در نظر گرفته نشده است، میتواند باعث افزایش دمای سیم و اتصالات شود. اگر این وضعیت برای مدت طولانی ادامه پیدا کند یا اتصالات نیز کیفیت مناسبی نداشته باشند، احتمال آسیبدیدن عایق، فرسودگی تجهیزات و ایجاد نقاط داغ افزایش پیدا میکند. در شرایط نامناسب، چنین ضعفی میتواند به یک مسئله جدی در ایمنی برق ساختمان تبدیل شود.
به همین دلیل، بررسی مسیر کابلکشی باید پیش از اجرای سیستم انجام شود. طول مسیر، جریان مورد انتظار، نوع مصرفکننده، ولتاژ کاری و شرایط نصب همگی در انتخاب سطح مقطع مناسب نقش دارند. در پروژههای بزرگتر نیز بهتر است افت ولتاژ مسیر از قبل محاسبه شود تا روشنایی آخرین پله با اولین پله اختلاف محسوسی نداشته باشد.
در نهایت، اصلاح سیمکشی نامناسب پس از تکمیل ساختمان معمولاً دشوارتر و پرهزینهتر از اجرای صحیح آن در مرحله اولیه است. انتخاب درست سیم و طراحی اصولی مسیر برق شاید در ظاهر بخش سادهای از پروژه به نظر برسد، اما مستقیماً بر پایداری سیستم، یکنواختی روشنایی، طول عمر تجهیزات و ایمنی ساختمان اثر میگذارد. بنابراین، یک سیستم پله هوشمند حرفهای فقط به کنترلر و سنسور مناسب نیاز ندارد؛ زیرساخت الکتریکی آن نیز باید از ابتدا متناسب با شرایط واقعی پروژه طراحی و اجرا شود.
مشکل دوم؛ اتصالات ضعیف و عدم استفاده از تجهیزات استاندارد
بخش قابلتوجهی از خرابیهایی که در سیستمهای نورپردازی هوشمند مشاهده میشود، مستقیماً به خود سیم یا تجهیزات اصلی مربوط نیست. در بسیاری از پروژهها، مشکل از نقاطی آغاز میشود که سیمها به یکدیگر، به چراغها، کنترلر یا منبع تغذیه متصل شدهاند. استفاده از کانکتورهای بیکیفیت، اتصالهای موقت، ترمینالهای نامناسب یا نقاط اتصال بدون عایقکاری و حفاظت کافی، از رایجترین نمونههای سیمکشی نامناسب هستند که ممکن است در روزهای ابتدایی هیچ نشانه مشخصی ایجاد نکنند.
همین موضوع باعث میشود چنین خطاهایی هنگام تحویل پروژه بهراحتی شناسایی نشوند. سیستم در ابتدا روشن میشود، سنسورها فرمان میدهند و نورپردازی ظاهراً بدون مشکل کار میکند. اما کیفیت واقعی یک اتصال زمانی مشخص میشود که سیستم برای مدت طولانی در حال استفاده باشد و اتصالات در معرض تغییرات دما، رطوبت، لرزش یا جریان مداوم قرار بگیرند.
یک اتصال ضعیف ممکن است بهمرور شل شود یا سطح فلزی آن دچار اکسیدشدگی شود. با افزایش مقاومت الکتریکی در همان نقطه، انتقال جریان دیگر مانند روز اول پایدار نخواهد بود. نتیجه میتواند به شکل چشمکزدن چراغها، کاهش مقطعی روشنایی، قطع و وصل ناگهانی یا از کار افتادن بخشی از سیستم ظاهر شود. در برخی موارد نیز همین اتصال نامناسب باعث ایجاد گرمای موضعی میشود و میتواند به کانکتور، عایق سیم یا تجهیزات متصل به آن آسیب وارد کند.
مشکل زمانی پیچیدهتر میشود که سیستم نورپردازی پله از چندین چراغ، مسیر سیمکشی و نقطه اتصال تشکیل شده باشد. در چنین شرایطی، خرابی یک اتصال کوچک میتواند عملکرد یک پله یا حتی چند بخش متوالی را مختل کند. تکنسین ممکن است در ابتدا به کنترلر، سنسور، منبع تغذیه یا چراغها مشکوک شود، سیمکشی نامناسب در حالی که علت اصلی تنها یک اتصال ضعیف در قسمتی پنهان از مسیر است.
به همین دلیل، سیمکشی نامناسب فقط به انتخاب اشتباه نوع یا سطح مقطع سیم محدود نمیشود. نحوه اتصال سیمها، کیفیت کانکتورها، محکم بودن ترمینالها، عایقکاری صحیح و حفاظت نقاط اتصال نیز بخشی از کیفیت زیرساخت الکتریکی پروژه محسوب میشوند. حتی اگر بهترین کنترلر و تجهیزات روشنایی در پروژه استفاده شده باشند، یک اتصال ضعیف میتواند پایداری کل سیستم را کاهش دهد.
صرفهجویی در این بخش نیز معمولاً نتیجه مطلوبی ندارد. پیمانکاری که برای کاهش هزینه یا سرعت بیشتر اجرا از کانکتور استاندارد و اتصال اصولی صرفنظر میکند، ممکن است زمان کوتاهی در مرحله نصب صرفهجویی کند، اما در مقابل احتمال ایجاد خرابیهای دشوار و پرهزینه در آینده را افزایش میدهد. این هزینه فقط شامل تعویض یک کانکتور نیست؛ سیمکشی نامناسب پیدا کردن محل دقیق خرابی نیز میتواند زمانبر باشد.
دلیل این دشواری آن است که بسیاری از نقاط اتصال پس از پایان پروژه پشت دیوار، زیر پله، داخل سقف کاذب یا در مسیرهای دسترسی محدود قرار میگیرند. بنابراین، بررسی ظاهری چراغها و کنترلر همیشه برای پیدا کردن مشکل کافی نیست. گاهی تکنسین مجبور است مسیر سیمکشی را مرحلهبهمرحله بررسی کند تا نقطهای را پیدا کند که اتصال در آن شل، اکسید یا آسیبدیده است.
اجرای اصولی از همان ابتدا، سادهترین راه برای جلوگیری از چنین مشکلاتی است. انتخاب کانکتور متناسب با جریان و شرایط محیطی، ایجاد اتصال محکم، سیمکشی نامناسب عایقکاری مناسب و در نظر گرفتن دسترسی منطقی برای سرویسهای آینده، احتمال خرابی را به میزان قابلتوجهی کاهش میدهد. همچنین مستندسازی محل اتصالات میتواند عیبیابی احتمالی در آینده را بسیار سریعتر کند.
در نهایت، کیفیت یک سیستم نورپردازی هوشمند فقط با ظاهر زیبا یا عملکرد صحیح آن در روز تحویل مشخص نمیشود. سیستم حرفهای باید پس از ماهها و سالها استفاده نیز عملکردی پایدار داشته باشد. جلوگیری از سیمکشی نامناسب و توجه جدی به کیفیت نقاط اتصال، یکی از مهمترین اقداماتی است که این پایداری را تضمین میکند و از تبدیل یک ایراد کوچک و پنهان به خرابی گسترده و پرهزینه جلوگیری خواهد کرد.
مشکل سوم؛ نبود شیلدینگ مناسب برای سیگنالهای کنترلی
در سیستمهای هوشمند ساختمان، سیمکشی فقط وظیفه انتقال برق را بر عهده ندارد. بخش مهمی از عملکرد سیستم به کابلهایی وابسته است که اطلاعات و فرمانها را میان سنسورها، کلیدها، ماژولها و کنترلرها منتقل میکنند. به همین دلیل، سیمکشی نامناسب میتواند حتی زمانی که برقرسانی تجهیزات کاملاً صحیح است، باعث ایجاد اختلال در عملکرد شبکه هوشمند شود.
یکی از مشکلات مهم در این زمینه، عبور کابلهای داده در مجاورت کابلهای برق قدرت بدون رعایت فاصله مناسب یا استفاده از حفاظت کافی است. کابلهای برق هنگام عبور جریان میتوانند میدانهای الکترومغناطیسی ایجاد کنند. اگر کابل انتقال داده در معرض این میدانها قرار بگیرد و ساختار مناسبی برای مقابله با نویز نداشته باشد، سیمکشی نامناسب کیفیت سیگنال کاهش پیدا میکند و ارتباط میان تجهیزات دیگر مانند حالت ایدهآل پایدار نخواهد بود.
این مسئله زمانی اهمیت بیشتری پیدا میکند که کابلهای داده و برق برای مسافت طولانی در یک مسیر مشترک حرکت کنند. در چنین شرایطی، اثر نویز میتواند بیشتر شود؛ بهخصوص اگر در همان مسیر تجهیزاتی مانند موتور پرده برقی، پمپ، فن، کمپرسور یا سایر بارهای الکتریکی وجود داشته باشند که هنگام روشن و خاموش شدن، سیمکشی نامناسب اختلال بیشتری در محیط الکتریکی ایجاد میکنند.
نتیجه این نوع سیمکشی نامناسب همیشه به شکل قطع کامل سیستم ظاهر نمیشود و همین موضوع عیبیابی را دشوار میکند. ممکن است یک کلید هوشمند در بیشتر مواقع بهدرستی کار کند، اما گاهی فرمان آن با تأخیر اجرا شود. در شرایط دیگر، سنسور فرمان خود را ارسال میکند اما کنترلر پاسخ مورد انتظار را نشان نمیدهد. حتی ممکن است برخی تجهیزات بدون الگوی مشخص، ارتباط ناپایداری با شبکه داشته باشند.
چنین رفتارهایی معمولاً باعث میشوند تکنسین در مرحله اول به نرمافزار یا تجهیزات مشکوک شود. تنظیمات کنترلر بررسی میشود، سنسورها آزمایش میشوند و حتی ممکن است بعضی ماژولها بدون ضرورت تعویض شوند. با این حال، اگر منشأ مشکل نویز موجود در مسیر کابل باشد، تغییر تنظیمات یا تعویض تجهیزات الزاماً مشکل را برطرف نخواهد کرد.
به همین دلیل، طراحی مسیر کابلهای داده باید از همان ابتدای پروژه بخشی از نقشه اجرایی سیستم هوشمند باشد. رعایت فاصله مناسب از کابلهای قدرت، جلوگیری از مسیرهای مشترک غیرضروری، انتخاب کابل متناسب با مشخصات فنی سیستم و اجرای صحیح اتصالات میتواند احتمال ایجاد تداخل را به میزان زیادی کاهش دهد. در بخشهایی که احتمال نویز بالاتر است، توجه به ساختار کابل و شیلدینگ مناسب نیز اهمیت بیشتری پیدا میکند.
موضوع شیلدینگ نیز صرفاً به وجود یک لایه محافظ در کابل محدود نمیشود. نوع کابل، نحوه نصب، طول مسیر و شیوه اتصال آن باید مطابق الزامات سیستم مورد استفاده انتخاب شود. استفاده از کابل نامناسب و تلاش برای جبران مشکل پس از پایان پروژه، سیمکشی نامناسب معمولاً بسیار دشوارتر از طراحی صحیح زیرساخت در مرحله اجراست.
در شبکههایی مانند HDL Buspro نیز کیفیت زیرساخت ارتباطی اهمیت بالایی دارد، زیرا تجهیزات مختلف برای اجرای هماهنگ سناریوها باید بتوانند اطلاعات را بهصورت پایدار در شبکه منتقل کنند. اگر مسیر انتقال داده از ابتدا اصولی طراحی نشده باشد، حتی تجهیزات باکیفیت نیز ممکن است عملکردی پایینتر از انتظار پروژه ارائه دهند.
بنابراین، مفهوم سیمکشی نامناسب در یک خانه هوشمند بسیار گستردهتر از انتخاب سطح مقطع سیم برق است. مسیر عبور کابلها، نوع کابل داده، فاصله از منابع ایجاد نویز، کیفیت اتصالات و رعایت الزامات ارتباطی شبکه، همگی بخشی از یک زیرساخت استاندارد هستند. نادیده گرفتن هرکدام از این موارد میتواند پایداری کل سیستم را تحت تأثیر قرار دهد.
یک سیستم هوشمند حرفهای باید نهتنها در زمان تحویل، بلکه در استفاده روزمره نیز فرمانها را سریع، دقیق و قابل پیشبینی اجرا کند. رسیدن به چنین عملکردی از مرحله زیرساخت آغاز میشود. طراحی اصولی کابلکشی و جلوگیری از سیمکشی نامناسب کمک میکند اطلاعات بدون اختلال میان تجهیزات منتقل شوند و شبکه هوشمند ساختمان بتواند همان عملکرد پایداری را ارائه دهد که در طراحی اولیه برای آن در نظر گرفته شده است.
نشانههایی که باید شما را نگران کند
قبل از تصمیم به تعمیر یا بازسازی سیستم، شناخت نشانههای ناشی از سیمکشی ضعیف میتواند در تشخیص سریعتر مشکل کمک بزرگی باشد. برخی از این نشانهها عبارتاند از:
- چشمکزدن نامنظم نور بدون ارتباط با فرمان کاربر
- کاهش تدریجی روشنایی در انتهای مسیر پله
- گرمشدن غیرعادی جعبهتقسیم یا نقاط اتصال
- قطع و وصل ناگهانی بخشی از نورهای پله
- تأخیر یا عدم پاسخگویی صحیح به فرمانهای کنترلی
اگر هر یک از این علائم در سیستم فعلی شما تکرار میشود، احتمال زیادی وجود دارد که ریشه مشکل نه در کنترلر یا نرمافزار، سیمکشی نامناسب بلکه در همان لایه پنهان سیمکشی نهفته باشد.
چگونه از سیمکشی استاندارد اطمینان حاصل کنیم؟
پیش از اجرای هر پروژه نورپردازی هوشمند، درخواست نقشه دقیق مسیر سیمکشی از پیمانکار، اولین گام برای اطمینان از کیفیت کار است. سیمکشی نامناسب این نقشه باید شامل سایز سیم، مسیر عبور و محل دقیق اتصالات باشد.
توجه به گارانتی کتبی برای بخش زیرساخت، نه فقط تجهیزات نهایی، نکتهای است که معمولاً نادیده گرفته میشود. بسیاری از پیمانکاران تنها بر روی گارانتی LED یا کنترلر تأکید میکنند و از تعهد به کیفیت سیمکشی طفره میروند.
همچنین بازدید میدانی از پروژههای قبلی همان پیمانکار، سیمکشی نامناسب میتواند تصویری واقعی از استاندارد کاری او ارائه دهد. این بررسی ساده، از تکرار اشتباهات پرهزینه در آینده جلوگیری میکند.
اهمیت هماهنگی سیمکشی با سیستم مرکزی هوشمند خانه
سیمکشی استاندارد، تنها زمانی ارزش واقعی خود را نشان میدهد که با سیستم مرکزی کنترل خانه هماهنگ باشد. این هماهنگی، امکان افزودن سناریوهای جدید و گسترش سیستم در آینده را بدون نیاز به بازسازی کامل فراهم میکند.
در مقابل، سیمکشی نامناسب معمولاً امکان توسعه را از پروژه میگیرد و هر تغییر کوچک در آینده، به بازکردن دیوارها و هزینههای اضافی منجر خواهد شد. این محدودیت، یکی از پنهانترین هزینههای تصمیمات ضعیف در ابتدای کار است.
طراحی درست از ابتدا، با در نظر گرفتن امکان توسعه آینده، هزینه اولیه بیشتری دارد اما در بلندمدت بهمراتب مقرونبهصرفهتر از تعمیرات مکرر خواهد بود. سیمکشی نامناسب این نگاه بلندمدت، تفاوت اصلی میان یک پروژه حرفهای و یک اجرای عجولانه است.
هزینه واقعی نادیده گرفتن این بخش از پروژه
بسیاری از کارفرمایان، بخش سیمکشی را جایی برای صرفهجویی میدانند، چرا که در نگاه اول دیده نمیشود و ارزیابی کیفیت آن دشوار است. این تصمیم در کوتاهمدت هزینه پروژه را کاهش میدهد اما در بلندمدت هزینههای سنگینتری به همراه دارد.
تعمیرات مکرر، نیاز به باز کردن مجدد دیوار یا زیر پله، و از دست رفتن اعتماد به کل سیستم هوشمند، از جمله پیامدهای رایج سیمکشی نامناسب هستند. این هزینهها معمولاً چند برابر مبلغی است که در ابتدا برای صرفهجویی در نظر گرفته شده بود.
علاوه بر هزینه مالی، تجربه ناخوشایند کاربر از یک سیستم ناپایدار میتواند نگاه او را نسبت به مفهوم هوشمندسازی خانه بهطور کلی منفی کند. این آسیب غیرمستقیم، گاهی جبرانناپذیرتر از هزینههای مالی است.
چکلیست پیش از شروع اجرای پروژه
برای جلوگیری از بروز مشکلات ناشی از سیمکشی ضعیف، بررسی چند نکته کلیدی پیش از آغاز پروژه ضروری است. سیمکشی نامناسب این موارد حاصل تجربه پروژههای متعدد در این حوزه هستند:
- دریافت نقشه فنی دقیق مسیر و سایز سیمکشی
- اطمینان از استفاده از کانکتورها و اتصالات استاندارد
- بررسی وجود شیلدینگ مناسب برای کابلهای داده
- درخواست گارانتی مشخص برای بخش زیرساخت پروژه
- بازدید از نمونهکارهای اجراشده پیمانکار پیش از توافق نهایی
رعایت این نکات ساده، میتواند احتمال بروز مشکلات آینده را بهطور چشمگیری کاهش دهد و از هزینههای پنهان و پرهزینه تعمیرات جلوگیری کند. مطالب بیشتر : Pele Hooshmand
جمعبندی؛ پایداری از زیر پله شروع میشود
نورپردازی هوشمند پله، تنها زمانی میتواند تجربهای پایدار و بیدردسر ارائه دهد که زیرساخت آن با دقت کافی اجرا شده باشد. همانطور که بررسی کردیم، سیمکشی نامناسب ریشه بسیاری از مشکلاتی است که در ظاهر به کنترلر یا نرمافزار نسبت داده میشوند.
توجه به سایز سیم، کیفیت اتصالات و شیلدینگ مناسب، سه رکن اصلی هستند که پیش از هر تصمیم دیگری باید مورد بررسی قرار گیرند. اگر قصد اجرای پروژه جدید یا رفع مشکل سیستم فعلی خود را دارید، سیمکشی نامناسب از همین امروز به این لایه پنهان اما حیاتی توجه بیشتری نشان دهید. منبع : Wikipedia
